Nachdem ich meinen Xiegu G90 nun eine Weile im Einsatz habe, wollte ich eine passende portable Antenne bauen, die schnell aufgebaut ist und gute Ergebnisse liefert. Die Wahl fiel auf die Teleskop 1/4 Lambda Vertikal-Antenne von draussenfunker.de – ein bewährtes Design, das sich besonders für QRP-Betrieb eignet.
Die Antenne
Die Konstruktion basiert auf einer vertikalen Strahlerlänge von etwa 5,6 Metern (1/4 Lambda für das 20m-Band) und einem radialen Drahtsystem, das flach auf dem Boden ausgelegt wird. Die Besonderheit: Das Teleskop-System lässt sich kompakt transportieren und ist im Handumdrehen aufgebaut.

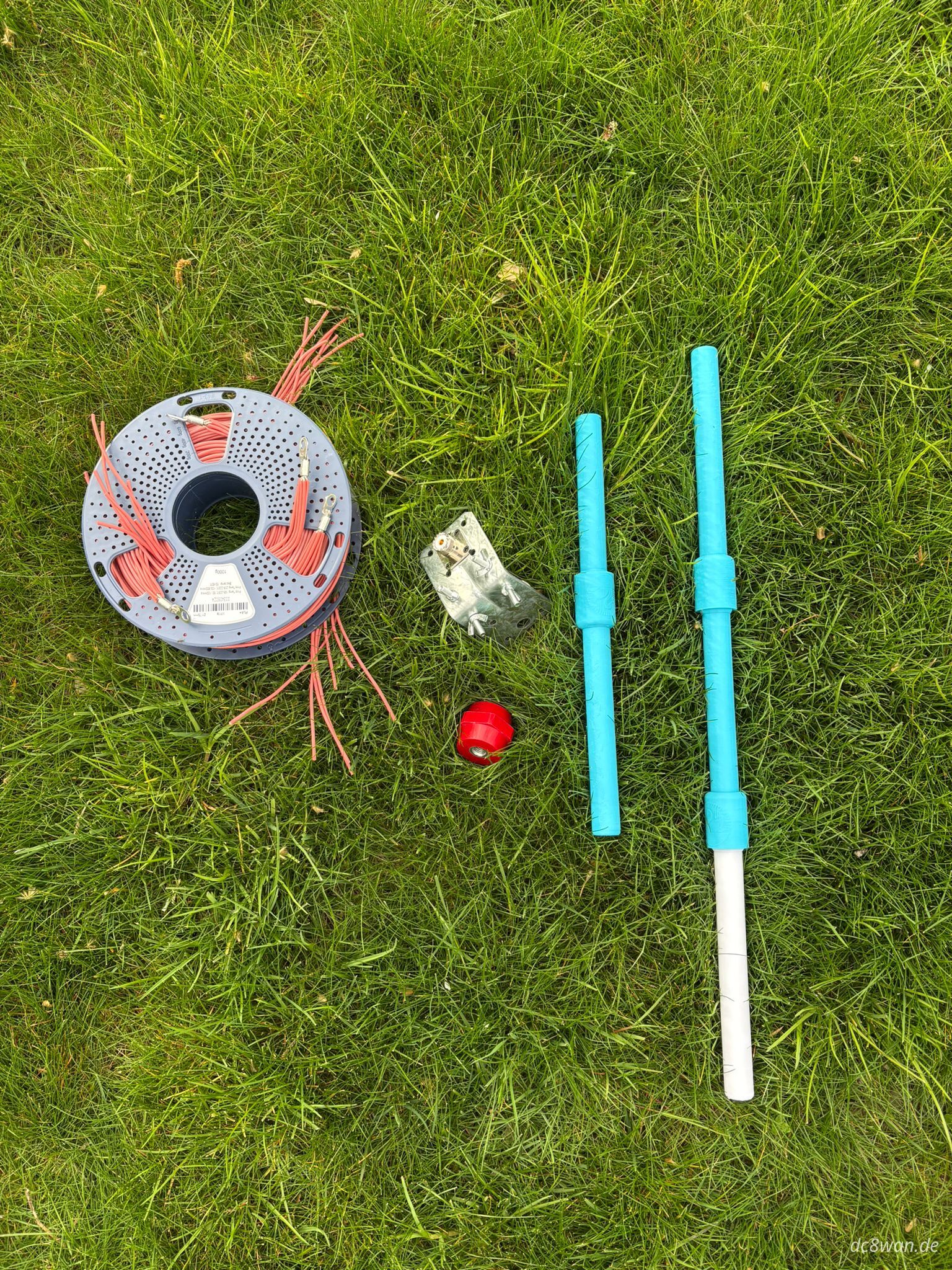

Bauteile
Für den Bau habe ich folgende Komponenten verwendet:
- Teleskop-Mast: Aluminium-Teleskopmast (ca. 5,6m ausgefahren) - der blaue Stäbe ist nur die Transportverpackung
- Litze: Rotes 0,75mm² isoliertes Kabel für die Radiale (besser sichtbar im Gras)
- SO-239-Buchse: Als Antennenanschluss
- Mastfuß-Isolator: Kunststoff-Isolator für den Fußpunkt
- Masthalterung: Winkel aus dem Baumarkt mit 20cm langem Erdspieß als Basis für den Fußpunkt

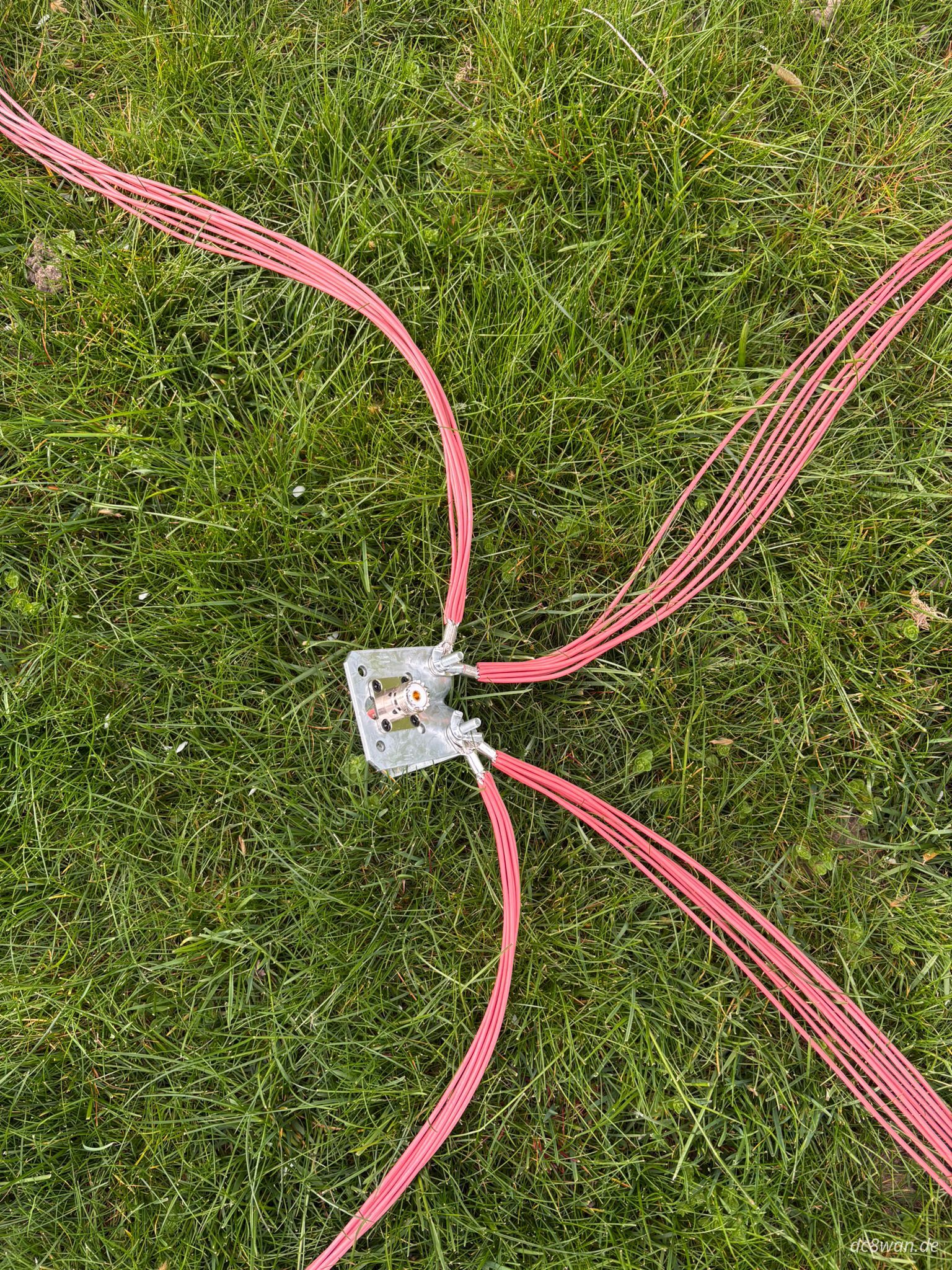

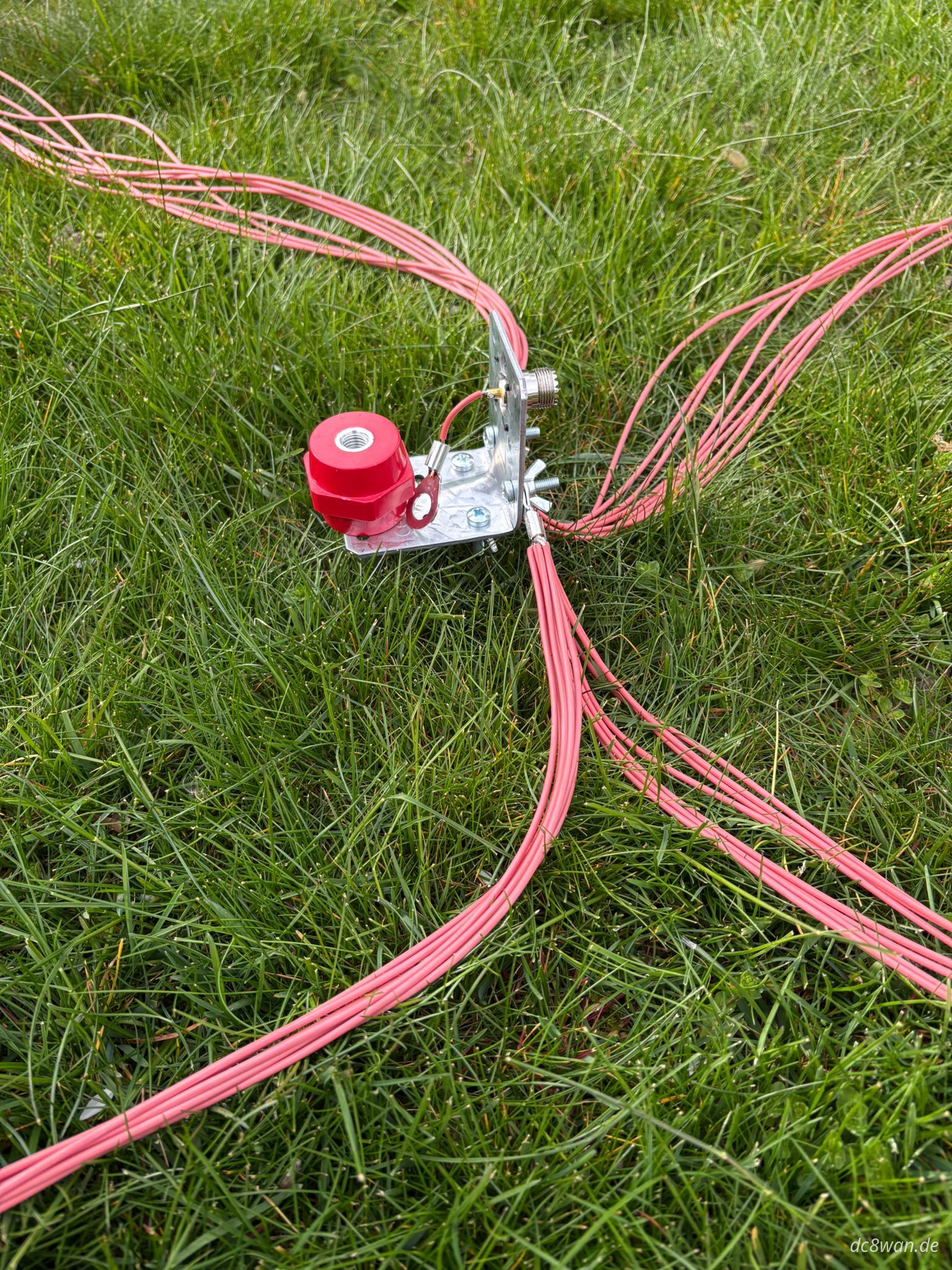

Aufbau des Fußpunkts
Der Fußpunkt ist das Herzstück der Antenne. Die SO-239-Buchse ist auf einer Aluminium-Platte montiert, die gleichzeitig als Anschlusspunkt für die Radiale dient. Die 31 Radiale sind jeweils 3m lang und strahlenförmig angeordnet.

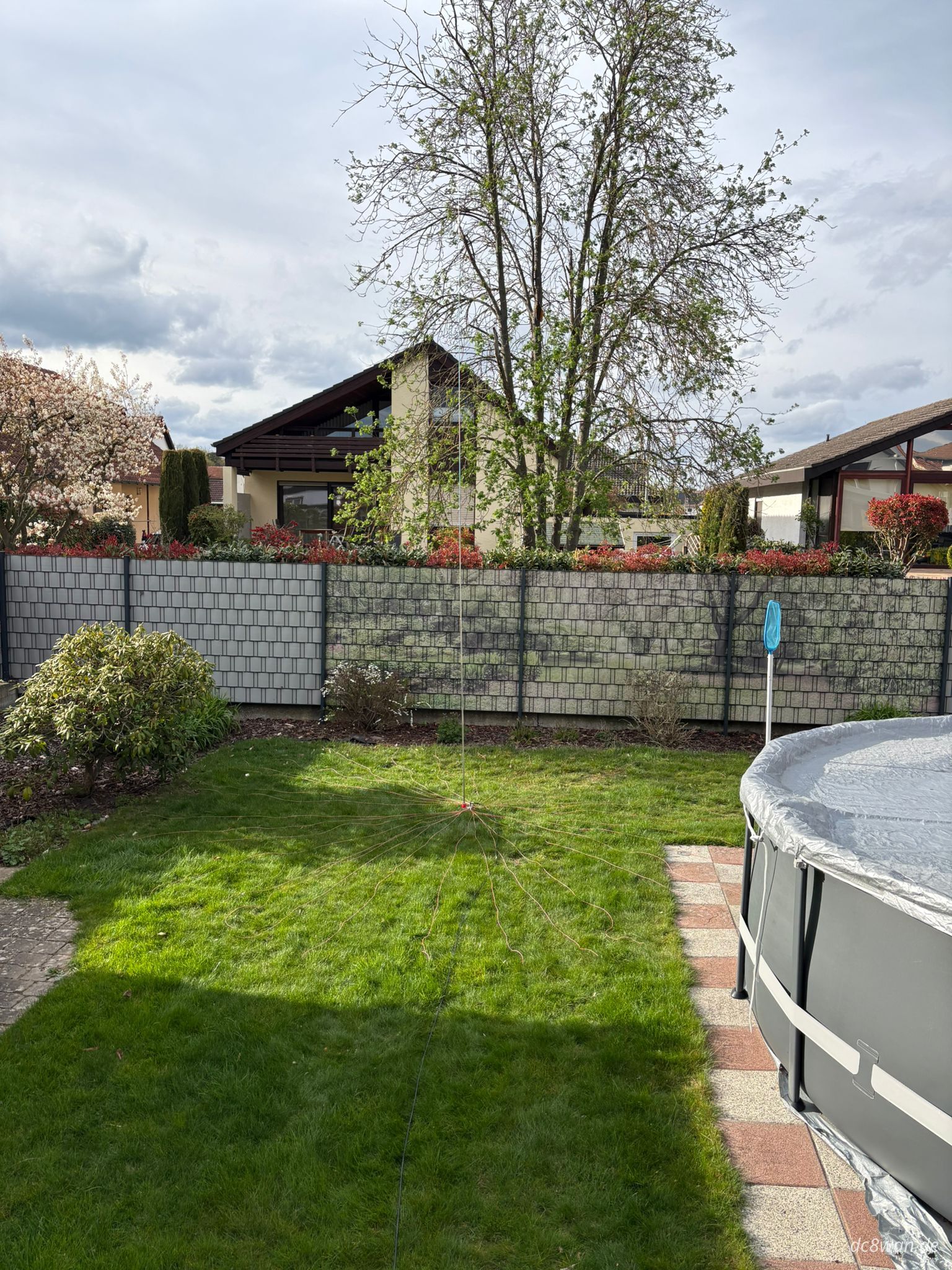

Aufbau im Garten
Der Aufbau im Garten ist denkbar einfach:
- Teleskop-Mast aufstellen und ausfahren
- 31 Radiale gleichmäßig sternförmig verteilen
- Koaxialkabel anschließen
- Fertig!

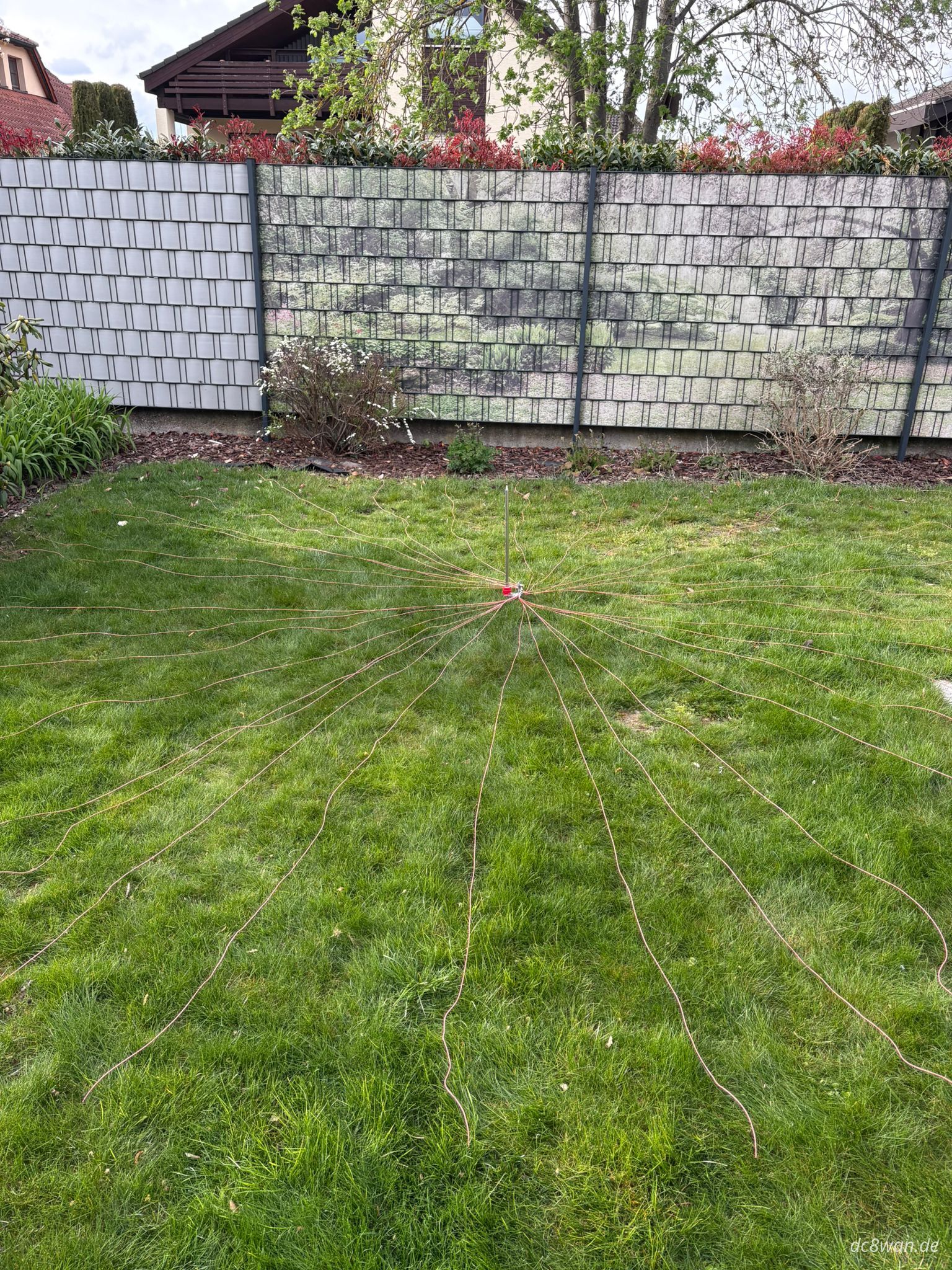

Die Radiale liegen direkt auf dem Rasen und bilden das “Gegengewicht” zur vertikalen Strahlerkomponente. Durch die sternförmige Anordnung entsteht eine nahezu omnidirektionale Abstrahlcharakteristik.
Ersttest: Winlink mit dem Xiegu G90
Als erster Test direkt nach dem Aufbau kam gleich die Feuerprobe: Winlink mit dem Xiegu G90 und meinem ThinkPad T480. Mit einem SWR unter 1,5 im 40m-Band und 15W Ausgangsleistung (zur Akkuschonung betreibe ich das G90 nur mit 15W statt der vollen 20W) gelang über Winlink mit VARA HF als Modulationsart eine erfolgreiche Verbindung zur RMS-Station HB9AK. E-Mails abrufen und versenden funktionierte problemlos – mit ca. 3 kByte/min ein solides Ergebnis für QRP-Bedingungen.

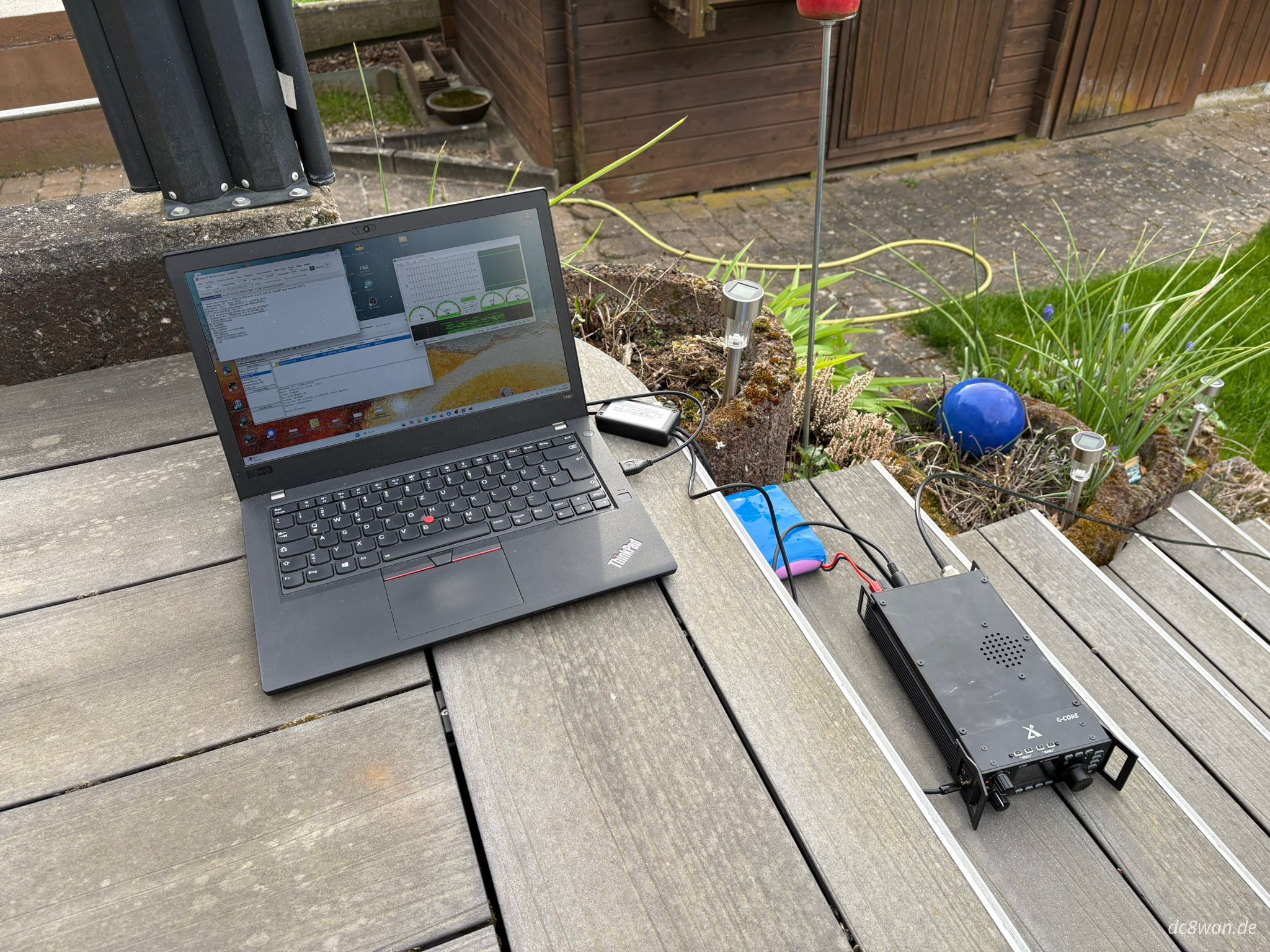

Komplettes Station-Setup
Das komplette portable Setup: ThinkPad T480 mit VARA HF-Software, Xiegu G90 mit Batteriepack, und die Verbindung zur Vertikal-Antenne im Garten.
G90 in Aktion
Das Xiegu G90 Display zeigt den Betrieb auf 7.050 MHz USB mit Spectrum-Analyzer und Waterfall-Display. Die Antenne arbeitet effizient genug, um auch mit reduzierter Leistung (QRP-Modus mit 5-10W) zuverlässige Verbindungen aufzubauen.
Winlink-Verbindungsdetails im Log
Die folgenden Verbindungsdaten stammen aus dem RMS Express-Log und zeigen die realen HF-Bedingungen:
| Station | Standort | Frequenz | Entfernung | Peilung | Dauer | Datenrate | SNR |
|---|---|---|---|---|---|---|---|
| HB9AK | Bern, Schweiz | 7.050 MHz | 280 km | 197° | 1:16 min | 623 Bytes/min (RX) 328 Bytes/min (TX) | +5.0 dB |
| SA7FKR | Schweden | 10.146 MHz | 910 km | 028° | 0:24 min | – | -4.7 dB |
| DM6TS | lokal (~24 km) | 7.062 MHz | 24 km | 165° | 4:03 min | 52 Bytes/min (TX) | +1.4 dB |
Die Verbindung zu HB9AK war besonders bemerkenswert: Bei einem Signal-Rausch-Verhältnis von +5 dB konnten E-Mails zuverlässig empfangen (796 Bytes) und gesendet (519 Bytes) werden. Die Verbindung zu SA7FKR über 910 km auf dem 30m-Band zeigt, dass auch schwächere Signale (SNR -4.7 dB) noch decodierbar sind.
WSPR-Tests: Reichweitenmessung
Um die Effektivität der Antenne zu testen, habe ich WSPR-Beacon (Weak Signal Propagation Reporter) auf verschiedenen Bändern laufen lassen. Jeweils 10 Minuten Sendebetrieb pro Band genügten, um die Reichweite zu dokumentieren. Die Ergebnisse zeigen die beeindruckende Reichweite auch mit QRP-Leistung:

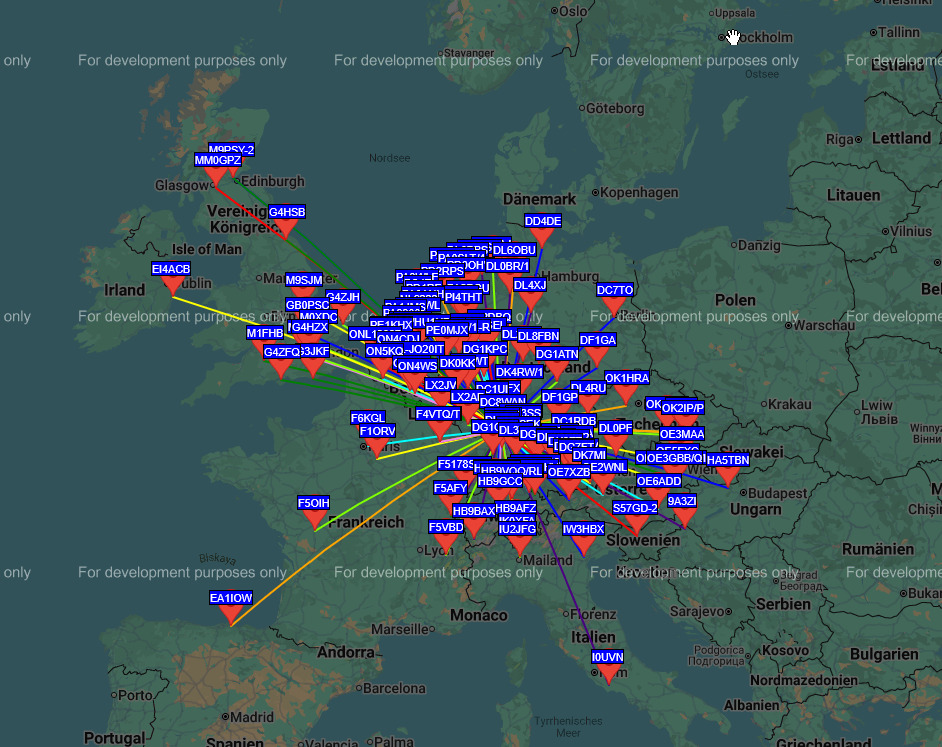

40-Meter-Band
WSPR-Empfang auf 40m – zahlreiche europäische Stationen haben das Signal empfangen.

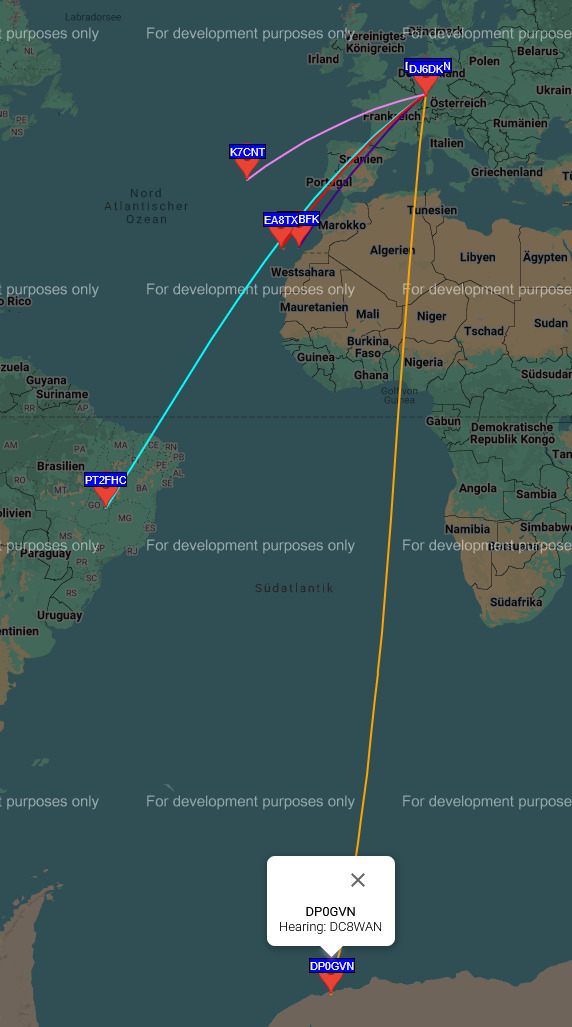

10-Meter-Band
Auf 10m erreichte das Signal Stationen in Brasilien (PT2FHC), Südafrika (DP0GVN), den USA (K7CNT) und Spanien (EA8TX/BFK).

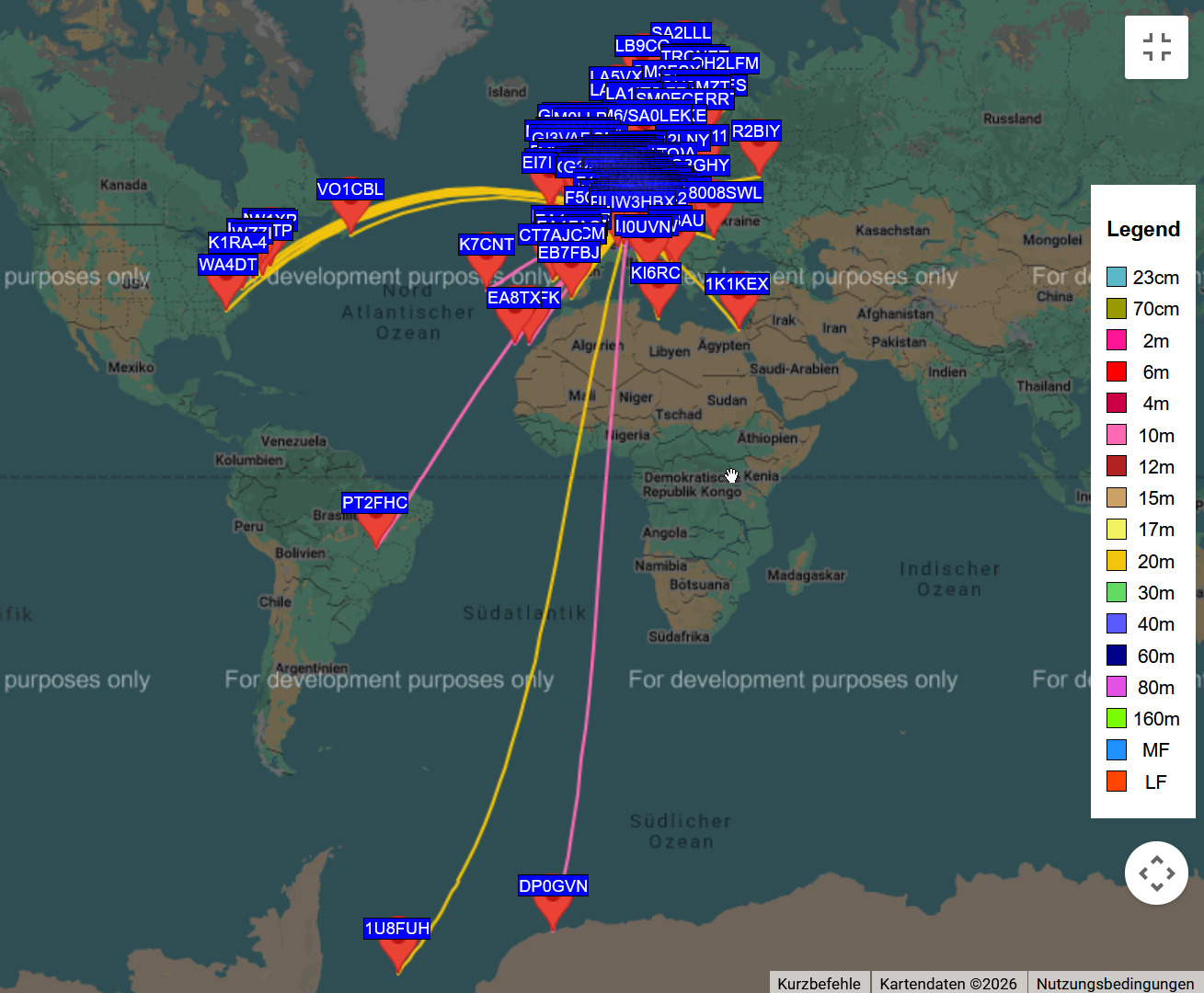

Alle Bänder (Zusammenfassung)
Die Gesamtübersicht zeigt die globale Reichweite – von Europa über Nord- und Südamerika bis nach Afrika und Asien.
Fazit
Die Teleskop-Vertikal-Antenne ist eine ausgezeichnete Lösung für portablen Betrieb:
✅ Schneller Aufbau – in unter 10 Minuten einsatzbereit
✅ Kompakt – passt in jeden Kofferraum
✅ Effizient – gute Resonanz im 40m-Band
✅ Vielseitig – durch Teleskop-Mast auch für andere Bänder anpassbar
Für zukünftige Aktivierungen (SOTA, POTA) ist diese Antenne nun mein bevorzugtes Setup. Die Kombination mit dem Xiegu G90 ergibt ein leichtes, leistungsfähiges portables Stationssetup.
Links
73 de DC8WAN
