Da es über das neue Rigol MSO5074 relativ wenig deutschsprachuge Beiträge gibt. Schreib ich ihr in loser Form meine Erkenntnise und Meinung über das Gerät auf.

Poweranalyse

Das Rigol hat eine sogenante Power-Analyse Funktion. Damit kann man die automatisiert Messen lassen was ein Verbraucher auf der Netzseite macht.

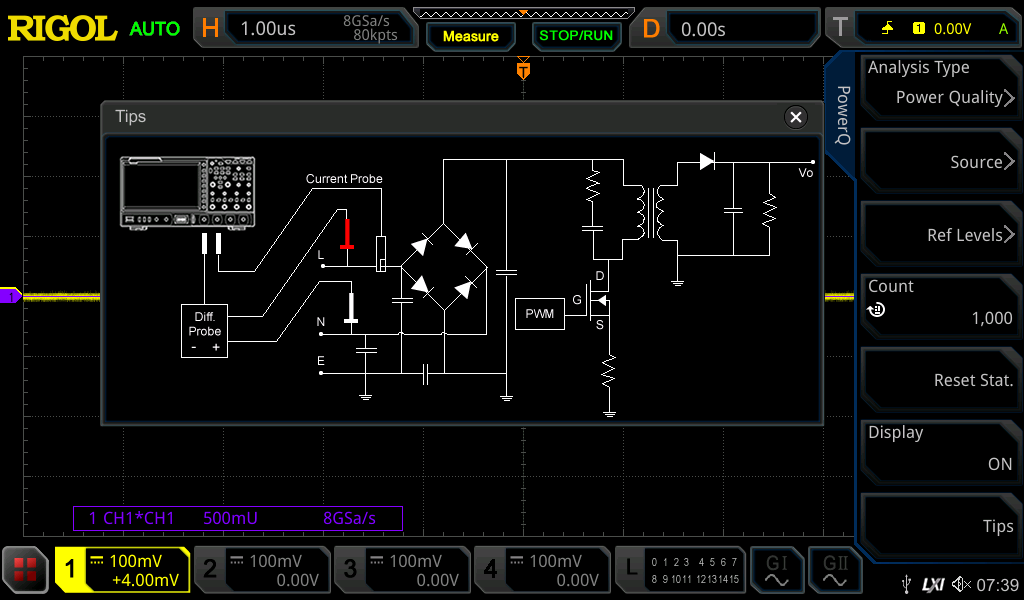

So soll der Aufbau laut Rigol sein:

So sieht dann der reale Aufbau aus.

Das Netzteil unten im Bild wird vermessen. Die Messwerte werden über einen Stromzange und Hochspannungs-Differenz-Tastkopf erfasst.

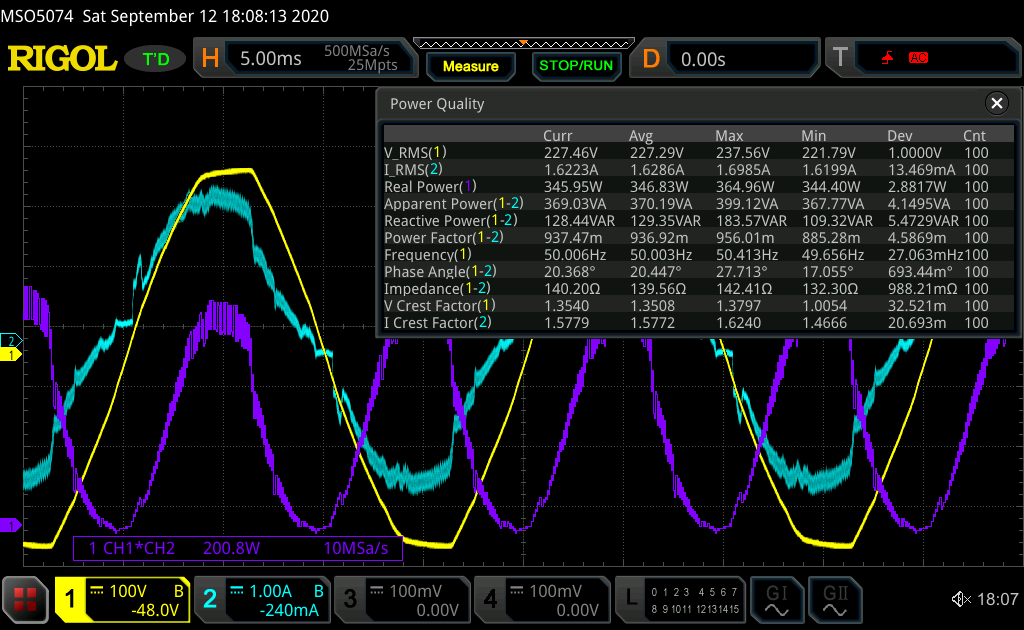

 Die Berechnung der ganzen Werte erfolgt komplett automatisiert.
